Lagring og visning af målinger

QM20 vil automatisk gemme de forrige 50 målinger.

1) Hentning af disse målinger: Tryk på knappen FUNC syv

gange.

2) Tryk på knappen ON og derefter på knappen FUNC.

Tryk på knappen +/- for at bladre gennem målingerne.

3) Det højere tal viser den seneste måling.

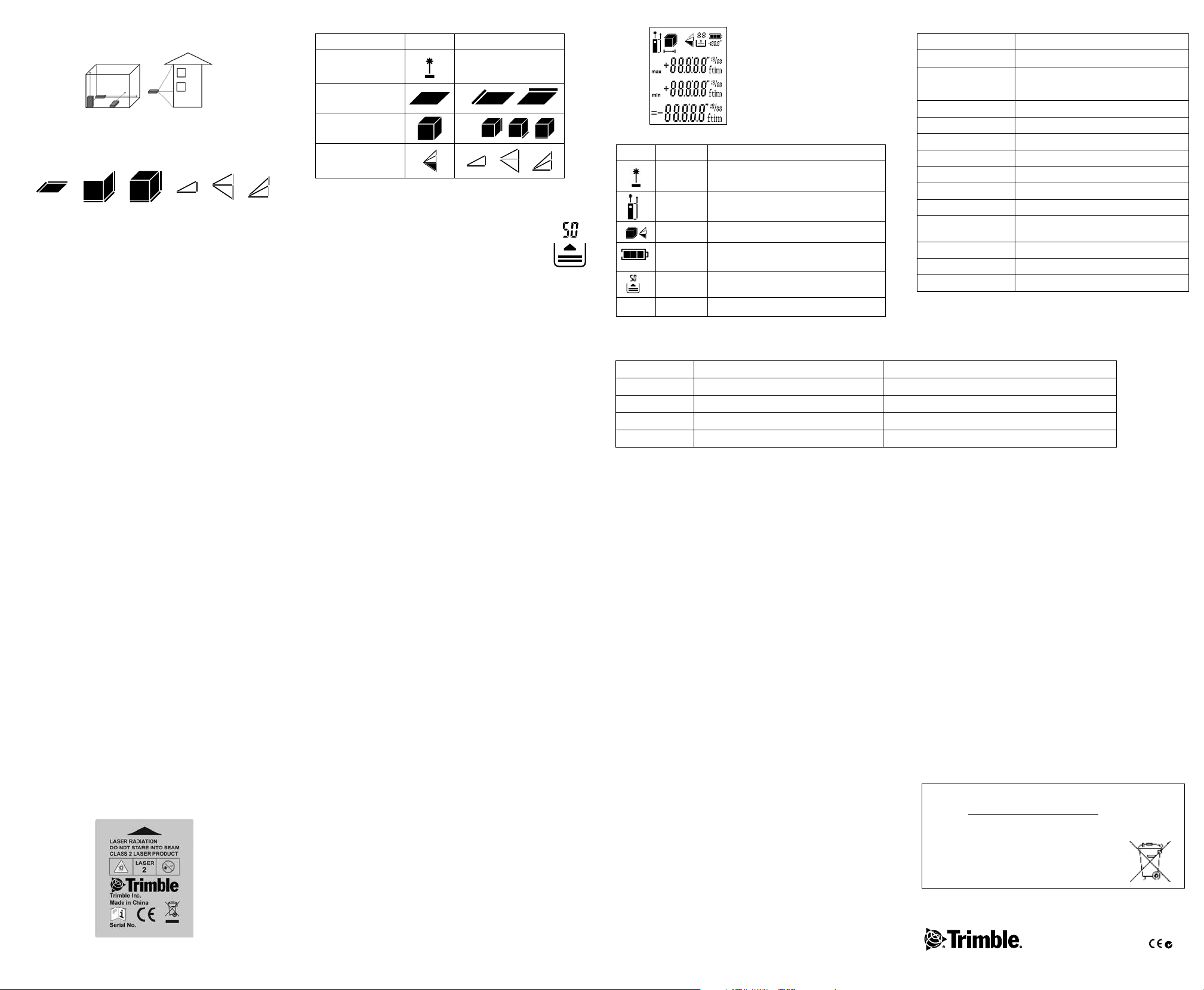

FUNKTIONER - areal, volumen, indirekte måling,

(Pythagoras)

1) Tryk på FUNC-knappen og gennemgå symbolerne, indtil du finder

den ønskede funktion, som vist i denne figur.

2) Tryk på ON-knappen for at aktivere laseren og udføre den første måling

3) Tryk på ON-knappen for at aktivere laseren og udføre den næste måling

4) Tryk på ON-knappen for at aktivere laseren og udføre den tredje måling

(hvis ønsket)

Skærmen viser, hvilken måling der udføres efter følgende kort.

FUNKTIONER - areal, volumen, indirekte måling

Målefunktion Ikoner Målesekvens

Enkelt måling

Måling af areal

Måling af volumen

Højde (Pythagoras)

Resultatet vises sammen med de individuelle målinger.

Egenskaber – LCD-detaljer

Andensidste måling

Sidste måling

Aktuelle måling

Egenskaber – LCD-detaljer

Ikon Navn Beskrivelse

Laser on Shows that laser is activated

Målereference

Indikerer målereference fra forenden, bagenden

Funktioner Viser funktioner: areal, volumen, indirekte måling

Batteri-

indikator

Flere bjælker indikerer tilstrækkelig batteristrøm

Blink indikerer, at det er tid for batteriskift

Datalagring Indikerer, at tidligere aflæsning vises. 50 er den

nyeste. 1 er den ældste

Er000

Hardwarefejl

Specifikationer

Måleinterval 0,1 m til 50 m (0,3 til 165 fod)

Nøjagtighed Typisk ± 2,0 mm (± 1/12 tommer)

Funktioner Måling, kontinuerlig måling, areal, volumen,

Pythagoras, addition/subtraktion, , hukommelse

50 målinger

Målereference Forende, bagende

Automatisk afbrydelse Laser – 1,0 minut, produkt 10 minutter

Batteri-levetid 8000+ målinger

Driftstemperatur -10⁰C til +40⁰C (14⁰F til 104⁰F)

Opbevaringstemperatur -20⁰C til +65⁰C (-4⁰F til 149⁰F)

Strømforsyning 2 x AAA 1,5V

Strømangivelse LCD 3 segmenter

Lasersikkerhed Class II i henhold til EN 60825-1:2007; IEC

60825-1:2007 CFR 21 § 1040 (FDA)

Lasertype/eekt 620-690 nm synligt rødt lys / < 1 mW

Dimensioner 48 x 24 x 116 mm ( 1,9 x 0,9 x 4,6 tomer)

Vægt 79 g

Generel vedligeholdelse, sikkerhed og opbevaring

Generelle sikkerhedsregler

a) Kontrollér målerens tilstand før brug.

b) Brugeren skal kontrollere målerens præcision efter, at den har været

tabt eller har været udsat for andre mekaniske belastninger.

c) Selvom måleren er designet til de hårde betingelser ved brug på en

arbejdsplads, skal den, som andre måleinstrumenter, behandles

forsigtigt.

Brug ikke prismer eller spejlbelagte overflader

Afstande kan måles mod alle stationære mål uden en stærkt

reflekterende overflade, f.eks. beton, sten, træ, plastik, papir osv. Brug af

prismer eller andre stærkt reflekterende mål kan ikke anbefales og hvis

det forsøges, kan det give forkerte resultater.

Kalibreringskontrol

Det anbefales lejlighedsvis at kontrollere målerens kalibrering.

1) Vælg en kendt måleafstand på ca. 1 til 5 meter (3 til 5 fod) som ikke

ændrer sig over tid.

2.) Mål afstanden 10 gange. Beregn den gennemsnitlige afvigelse i

forhold til den faktiske afstand. Den målte gennemsnitlige afvigelse skal

være mindre end den typiske præcisionstolerance på ± 2,0 mm (± 1/12

tommer)

Rengøring og tørring

1. Blæs støv væk fra linsen.

2. Rør ikke ved linsen med fingrene.

3. Brug kun en ren, blød klud til rengøring. Hvis det er nødvendigt,

kan kluden fugtes let med ren alkohol eller lidt vand.

BEMÆRK Brug ikke andre væsker da disse kan ødelægge plastdelene.

Opbevaring

Temperaturgrænserne for opbevaring af dit udstyr skal iagttages, specielt

om vinteren og sommeren.

Fjern måleren fra etuiet, hvis den er blevet våd. Måleren, dens etui og

tilbehør skal rengøres og tørres (ved maksimum 40°C). Pak først

udstyret sammen når det er helt tørt. Efter en lang opbevaringsperiode

eller transport skal udstyrets præcision kontrolleres, inden det tages i

brug.

Transport

Brug den originale emballage eller emballage af tilsvarende kvalitet til

transport eller forsendelse af dit udstyr.

FORSIGTIG

Fjern altid batterierne før forsendelse af måleren.

Fejlsøgning

Kode Mulig årsag Afhjælpning

101 For lavt batteriniveau Udskift batterier

154 Uden for rækkevidde Mål genstand inden for afstand på 0,1 til 50 m

156 Modtaget signal for svagt Brug målegenstand i lys farve

194 Fejl: Overstiger det digitale displays rækkevidde

Lasersikkerhed

Brug af dette produkt af andre personer, end dem som har fået den

nødvendige instruktion, kan resultere i, at de bliver udsat for farligt

laserlys.

• Fjern ikke advarselsmærkater fra enheden.

• QM20 er et klasse 2M (620-690 nm) laserprodukt.

• Se aldrig ind i laserstrålen eller peg strålen ind i øjnene på andre.

• Betjen altid enheden på en sådan måde at strålen ikke peger ind i

andres øjne.

Garanti

Trimble garanterer, at Quick Measure QM20 er fri for materiale- og

fabrikationsfejl i en periode på 2 år. Denne garantiperiode er gældende

fra den dato, systemet er leveret til køberen af Trimble eller en

autoriseret forhandler eller blev sat i drift af en forhandler som

demonstrations- eller udlejningsdel.

Eventuelt tegn på forsømmelse eller unormal anvendelse eller forsøg på

at reparere udstyret fra anden side end ved fabriksautoriseret personale

eller ved hjælp af Trimble certificerede eller anbefalede dele, vil

automatisk gøre garantien ugyldig.

I ovennævnte er indeholdt Trimble’s fuldstændige ansvar med hensyn til

køb og anvendelse af dette udstyr. Trimble påtager sig intet ansvar for

følgetab eller beskadigelse af nogen art.

Denne garanti erstatter alle andre garantier med undtagelse af

ovennævnte, inklusiv en underforstået garanti for salgbarhed eller

egnethed til et bestemt formål.

Kunden bør sende produkter til nærmeste autoriserede fabrik,

forhandler eller servicecenter til garantireparationer, fragt forudbetalt. I

lande med underordnede Trimble servicecentre vil de reparerede

produkter blive returneret til kunden, fragt forudbetalt.

Serviceanmodning

Vedrørende service, tilbehør eller reservedele bedes du kontakte ét af

vores nedenfor anførte kontorer for at få oplyst din lokale forhandler

eller dit autoriserede Trimble servicecenter udenfor USA.

Nord- m& Sydeamerika:

Trimble Construction

Tools Division

5475 Kellenburger Raod

Dayton, Ohio 45424

U.S.A.

(888) 527-3771 (Toll Free)

+1-937-203-4419 Phone

+1-937-482-0030 Fax

Europa

Trimble Kaiserslautern GmbH

Am Sportplatz 5

67661 Kaiserslautern

GERMANY

Tel +49-(0)6301-711414

Fax +49-06301-32213

Afrika & Mellemøsten

Trimble Export Middle-East

P.O. Box 17760

Jebel Ali Free Zone, Dubai

UAE

+971-4-881-3005 Phone

Asien og Stillehavet:

Trimble Navigation Singapore

PTE Ltd.

80 Marine Parade Road, #22-06

Parkway Parade

Singapore, 449269

+65 6348 2212 Phone

+65 6348 2232 Fax

Kina

Trimble Beijing

Room 2805-07, Tengda Plaza,

No. 168 Xiwai Street

Haidian District

Beijing, China 100044

+86 10 8857 7575 Phone

+86 10 8857 7161 Fax

www.trimble.com.cn

Erklæringer

Vi erklærer, under eneansvar, at dette produkt er i overensstemmelse

med følgende direktiver og standarder:

EN 50081-1, EN 61000-6-2, 2004/108/EU.

Betegnelse: Laser afstandsmåler

Type: QM20

Information til vores europæiske kunder

Instruktioner og yderligere information om genbrug

findes på: www

.trimble.com/environment/summary.html

Genbrug i Europa

Genbrug af Trimble WEEE (Bortskaffelse af Elektrisk og Elektronisk Udstyr),

ring: +31 497 53 2430, og spørg efter “WEEE associate” eller

skriv til adressen:

Trimble Europe BV

c/o Menlo Worldwide Logistics

Meerheide 45

5521 DZ Eersel, NL

Genbestillingsnummer PN 1213-3220-DK Rev A (07/19)
