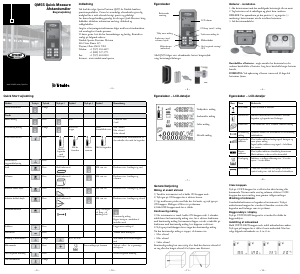

Brugsanvisning Spectra QM55 Laser afstandsmåler

Har du brug for en brugsanvisning til din Spectra QM55 Laser afstandsmåler? Nedenfor kan du se og downloade PDF-brugsanvisningen gratis på Dansk. Dette produkt har i øjeblikket 0 ofte stillede spørgsmål, 0 kommentarer og har 0 stemmer. Hvis dette ikke er den brugsanvisning, du ønsker, bedes du kontakte os.

Er dit produkt defekt, uden at brugsanvisningen har en løsning på problemet? Tag til en Repair Café, og få gratis reparation.

Brugsanvisning

•

– 2 –

– 3 – – 4 –

– 7 –

– 8 –

– 9 –

– 10 – – 11 – – 12 –

www.trimble.com/spectra

QM55 Quick Measure

Afstandsmåler

Brugervejledning

Indledning

Tak fordi du valgte Spectra Precision QM55 fra Trimble-familiens

præcisionsprodukter. Denne let anvendelige afstandsmåler giver dig

mulighed for at måle afstande hurtigt, præcist og pålideligt.

Læs denne brugerhåndbog grundigt før du tager Quick Measure i brug.

Indholdet inkluderer information om brug, sikkerhed og

vedligeholdelse.

Sørg for at betjeningsinstruktionerne følger med laser afstandsmåleren

ved overdragelse til andre personer.

Vi hører gerne, hvis du har bemærkninger og forslag. Kontakt os

venligt på følgende adresse:

Trimble Spectra Precision Division

8261 State Route 235

Dayton, Ohio 45424 USA

Telefon: +1 (937) 203-4419

+1 (800) 527-3771

Fax: +1 (937) 482-0030

Internet: www.trimble.com/spectra

Generel betjening

Måling af enkelt afstand

1) Tænd for instrumentet ved at holde ON-knappen nede.

2) Tryk igen på ON-knappen for at aktivere laseren.

3) Sigt med laseren på den overflade, der skal males, og tryk igen på

ON-knappen. Målingen vil blive vist på skærmen

4) Hold OFF-knappen nede for at slukke.

Kontinuerlig måling

1) Når instrumentet er tændt, holdes ON-knappen ned i 2 sekunder,

indtil ikonet for kontinuerlig måling vises, for at aktivere funktionen

med kontinuerlig måling. Instrumenetet bipper, når det er indstillet på

funktionen med kontinuerlig måling, hvis bipperen er aktiveret.

2) Tryk igen på måleknappen for at stoppe den kontinuerlige måling.

Når den kontinuerlige måling er stoppet, vil skærmen vise:

• Max. afstand

• Min. afstand

• Sidste afstand

Kontinuerlig måling kan være nyttig til at finde den korteste afstand til

en væg eller den længste afstand til et hjørne som illustreret.

Egenskaber

Beskyttende

armering

LCD-skærm

ON-knap (tænd) / måling

Træk næste måling fra

Måleenheder

Slet foregående visning /

OFF

Tilføj næste måling

Funktioner (areal,

volumen, højde)

Målereference

(måleenhed)

Med QM55 følger: etui, afstandsmåler, batteri, brugervejled-

ning, batterinøgle/forlænger.

Egenskaber – LCD-detaljer

Batterier - installation

1. Åbn batterirummet med den medfølgende batterinøgle eller en mønt.

2. Tag batterierne ud af emballagen og placér dem i måleren.

BEMÆRK Vær opmærksom på den positive (+) og negative (-)

markering i batterirummet når du installerer batterierne

3. Luk batterirumsdækslet.

Bortskaffelse af batterier – nogle områder har bestemmelser, der

vedrører bortskaffelse af batterier. Sørg for at bortskaffe brugte batterier

korrekt.

FORSIGTIG: Ved opbevaring af laseren i mere end 30 dage skal

batterierne fjernes.

Ikon Navn Beskrivelse

Laser tændt Viser, at laseren er aktiveret

Målereference

Indikerer målereference fra forenden, centrum,

bagenden og bagenden med forlænger

Funktioner Viser funktioner: areal, volumen, indirekte måling

Kontinuerlig

måling

Symbolet blinker, når instrumentet er i kontinuerlig

målefunktion

Signalstyrke-

indikator

Flere bjælker indikerer kraftigt signal, hurtigere og

mere præcis måling.

Ingen bjælker indikerer svagt signal – forholdene

bør justeres

Batteri-

indikator

Flere bjælker indikerer tilstrækkelig batteristrøm

Blink indikerer, at det er tid for batteriskift

Datalagring Indikerer, at tidligere aflæsning vises. 50 er den

nyeste. 1 er den ældste

Hardwarefejl

Tænd/sluk instrumentet flere gange. Hvis dette

symbol stadig vises, skal du kontakte forhandleren

Clear-knappen

Tryk på C/OFF-knappen for at afslutte den sidste læsning eller

kommando. Når man måler areal og volumen, afslutter C/OFF-

knappen den nyeste måling, men gemmer tidligere målinger.

Ændring af reference

Standardmålereferencen er bagenden af instrumentet. Tryk på

målereference-knappen for at ændre til forenden, centrum eller

bagenden med forlænger som vist på ikonet.

Baggrundslys i display

Tryk på UNIT/LIGHT-knappen for at tænde eller slukke for

baggrundslyset.

Indstilling af måleenhed

Hold UNIT/LIGHT-knappen nede, indtil måleenhederne ændres.

Tryk igen på knappen for at skifte til næste måleenhed. Man kan

vælge følgende måleenheder: m, ft, in, ft-in.

Tredjesidste måling

Andensidste måling

Sidste måling

Aktuelle måling

Slukket Tryk på Tryktid Tryk på 2 Tryktid Tryk på 3 Tryktid Bemærkning

Tænd instrumentet

Længe

Tændt

Enkelt måling

Kort Kort 1 tænd for laser

2 mål

Kontinuerlig måling

Længe Kort for at

stoppe

Sidste

skærmbillede viser

Max. afstand

Min. afstand

Sidste afstand

Ændr målereference

Kort

Mål fra

bagenden

med

forlænger

Mål fra

forenden

Mål fra

centrum

Mål fra bagenden

Når man tænder afstandsmåleren, er

den indstillet til at måle fra bagenden

Tænd/sluk for

baggrundsbelysning

Kort

Areal Kort Skift funktion til: Mål som vist Resultatet viser 2 målinger og areal

Volumen

Kort Skift funktion til: Mål som vist Resultatet viser 3 målinger og

volumen

Indirekte enkelt højde Kort Skift funktion til: Mål som vist Resultatet viser 2 målinger og afstand

Indirekte dobbelt højde Kort Skift funktion til: Mål som vist Resultatet viser 3 målinger og afstand

Målebåndsfunktion Kort Skift funktion til:

Brug + til valg af

tal. Brug – til

ændring af tal.

Kontinuerlig måling.

Bipper hurtigere i nærheden af

indstillet værdi

Addition

Kort Lægger næste måling til

Subtraktion

Kort Trækker næste måling fra

Ændring af måleenheder

Længe m, ft, in, ft-in Skift enhed ved at holde knappen

inde

Hukommelse

Kort Første målinger på skærmen Tryk på + eller – for at gennemgå

målingeren

Slet foregående handling

Kort Sletter foregående handling

Sluk instrumentet Længe

Quick Start vejledning

Egenskaber – LCD-detaljer
