3 / 4
122588
4 / 4 122588
7
6
54
A
B
TILBEHØR
Rørstuds til tilslutning til aftrækskanal
Overskab til emhætte. (skabshøjde 110 cm.)
Konsolsæt
TEKNISKE DATA
Bredde: 50,60 og 70 cm

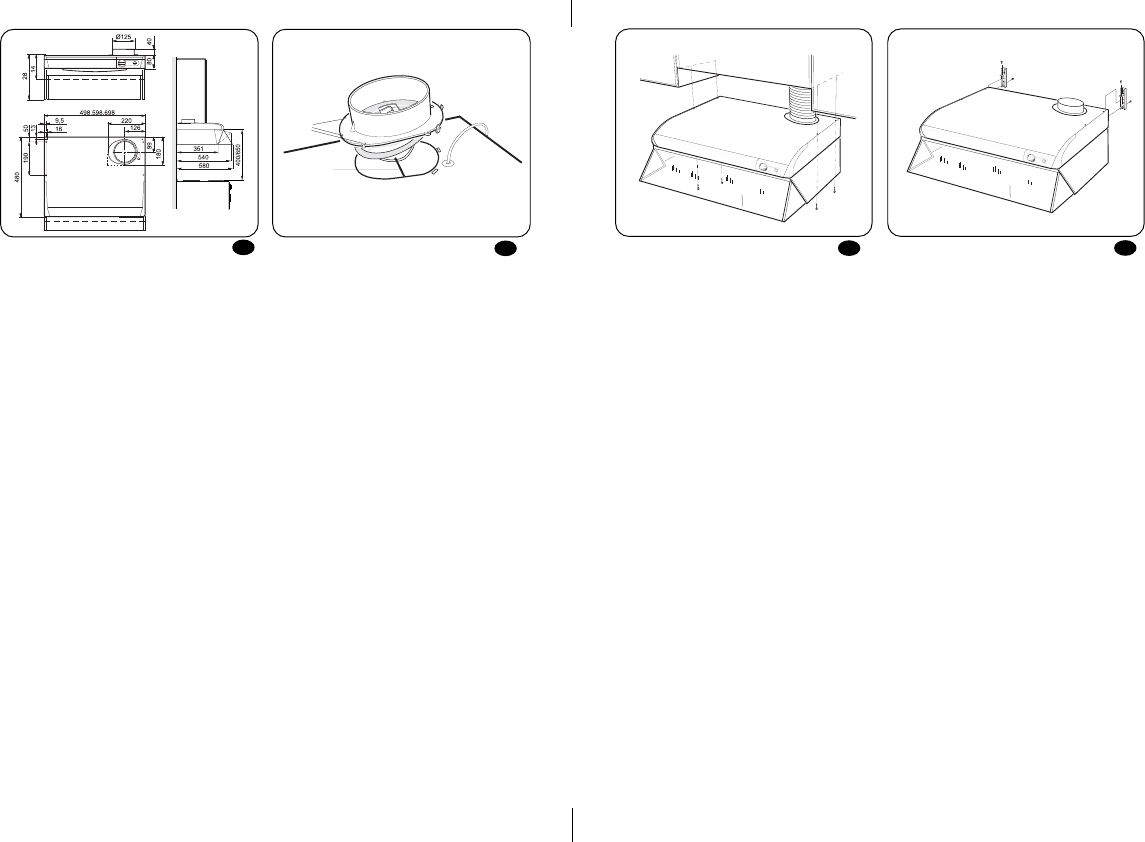

Øvrige mål: se fig. 4.
El-tilslutning: 230 V med jord.
Belysning
model 250: Kronlys sokkel E14, 40W
Belysning,
model 250-10: Lysstofrør, sokkel G 23
11 W bredde 70 og 60 cm
9 W bredde 50 cm
INSTALLATION
Afledning af udblæsningsluft skal udføres i
overensstemmelse med gældende forskrifter fra den
relevante myndighed. Udblæsningsluften må ikke ledes til
aftrækskanal, som anvendes til afledning af røggasser fra
brugsgenstande som bruger anden energi end elektricitet,
fx gas/oliekaminer, brændeovne, etc.
Før produktet anvendes af børn eller af personer med
nedsatte mentale, sensoriske eller fysiske evner, skal
de informeres om, hvad det skal bruges til.
Montering af tilslutningsstuds med spjæld
Udluftningsudstyret er ved leveringen monteret i
emhætten. Spjældakslen placeres i åbningen under
spjældlåget, fig 5. Sørg for, at klamperne B sidder under
pladens kant. Udstyret klikker på plads.
Montering af emhætte
Emhætten kan placeres under eller indbygget i overskab,
se forsiden, respektive fig 6.
Afstanden mellem komfur og emhætte skal være mindst
40 cm. For gaskomfur skal den være 65 cm. Hvis
gaskomfurproducenten anbefaler en større
monteringshøjde, skal der tages hensyn til dette.
Emhætten kan monteres ved hjælp af konsoller, som kan
købes som tilbehør, fig 7.
Monteringsanvisning til tilbehør følger med udstyret.
Elektrisk installation
Emhætten leveres med ledning og stik til jord eller stik til
tilslutning til vægafbryder med jord.
Justering
Se separat anvisning.
S
FIN
DK
N
TILLBEHÖR
Trumsats för anslutning till imkanal.
Fläktöverskåp. (Skåphöjd 110 cm.)
Konsolsats
TEKNISKA UPPGIFTER
Bredd: 50, 60, 70 cm
Övriga mått: se fig. 4.
Elanslutning: 230 V ~ med skyddsjord
Belysning mod 250: Kronljus sockel E14, 40 W
Belysning mod 250-10: Lysrör sockel G 23
11 W bredd 70 och 60 cm
9 W bredd 50 cm
INSTALLATION
Avledning av utblåsningsluften skall utföras i enlighet
med föreskrifter utfärdade av berörd myndighet.
(Boverket )
Utblåsningsluften får inte ledas in i rökkanal som an-
vänds för avledning av rökgaser från t.ex.
gas/braskaminer, ved/oljepannor etc.
Innan produkten används av personer med nedsatt
mental, sensorisk eller fysisk förmåga, eller av barn,
ska de informeras om hur produkten är avsedd att
användas.
Montering anslutningsstos med spjäll
Utluftdonet levereras inuti spiskåpan. Spjällaxeln A
placeras i öglan under spjäll-locket, fig 5. Se till att
klackarna B hamnar under plåtkanten. Donet snäpper
fast.
Montering spiskåpa
Spiskåpan kan placeras under eller infälld i skåpraden, se
framsidan respektive fig 6.
Avståndet mellan spis/gasspis och fläkt måste vara
minst 40 cm. Vid gasspis ökas avståndet till 65 cm.
Om högre monteringshöjd rekommenderas av
gasspisens tillverkare ska hänsyn tas till detta
.
Kåpan kan även monteras med hjälp av konsoler som
kan köpas som tillbehör, fig. 7
Anvisning för montering av tillbehör medföljer dessa.
Elektrisk installation
Spiskåpan levereras med sladd och jordad stickpropp för
anslutning till jordat vägguttag.
Injustering
Se separat anvisning.
TILBEHØR
Kanalsett for tilkobling til ventilasjonskanal.
Ventilatorskap. (Høyde 110 cm.)
Veggfeste
TEKNISKE DATA
Bredde: 50, 60 og 70 cm
Øvrige mål: se fig. 4.
El. Tilkobling: 230 V jordet
Belysning mod
250-10: Lysrør sokkel G 23
11 W bredde 70 og 60 cm
9 W bredde 50 cm
INSTALLASJON
Utblåsningsluften kan ikke ledes inn i pipens røkekanal
hvis denne brukes for oppvarming. Avledning av
utblåsningsluften skal utføres i henhold til forskrifter fra
berørt myndighet (Bygningskontrollen).
Ventilasjonen av rommet må tilpasses slik at volumhetten
ikke lager problemer for andre pipetilsluttede oppvar-
mingssystem i huset.
Før produktet anvendes av personer med nedsatt
mental, sensorisk eller fysisk evne, eller av barn, må
de informeres om hvordan produktet er ment å bli
benyttet.
Montering stuss med spjeld
Stussen ligger ved levering inne i volumhetten.
Spjeldakselen A plasseres i bøylen under spjeldlokket,
fig 5. Se til at festene B havner under platekanten.
Stussen snepper fast.
Montering volumhette
Volumhetten kan plasseres under eller innfelt i
skaprekken, se framsiden respektive fig 6.
Avstanden mellom komfyr og ventilatoren må være
minst 40 cm. Ved gasskomfyr økes avstanden til 65
cm. Hvis høyere monteringshøyde anbefales av
produsenten av gasskomfyren, skal det tas hensyn til
dette.
Volumhetten kan også monteres ved hjelp av veggfester
som kan kjøpes som tilbehør, fig. 7
Anvisning for montering av tilbehør medfølger
tilbehøret.
Elektrisk installasjon
Volumhetten leveres med ledning og jordet støpsel for
tilkobling i jordet stikkontakt.
Innjustering
Se separat anvisning.
LISÄVARUSTEET
Hormiliitäntäsarja (hormiliitäntää varten)
Tuuletinhyllykkö (kaapin korkeus 110 cm)
Kannatinsarja
TEKNISET TIEDOT
Leveys: 50, 60, 70 cm
Muut mitat: katso kuva 4
Sähköliitäntä: 230 V~, maadoitettu pistotulppa
Valaisin, malli 250: Kynttilälamppu kanta E14,40W
Valaisin, malli 250-10: Loisteputki, kanta G 23,
11 W leveys 60 tai 70 cm
9 W leveys 50 cm
ASENNUS
Poistoilman ulosjohtamisessa on noudatettava vira-
nomaisten määräyksiä. Liesituuletinta ei saa liittää
sellaiseen saavuhormiin, jota käytetään myös muiden
savukaasujen poistoon (esim. puu/öljylämmitin, kaasu/
öljykamina jne.)
Ennen kuin tuote annetaan henkisiltä tai fyysisiltä
kyvyiltään tai aisteiltaan rajoittuneiden henkilöiden
tai lasten käyttöön, heille on selitettävä, miten tuotetta
käytetään.
Läpällisen asennuskauluksen asennus
Asennuksessa tarvittavat osat toimitetaan liesikuvun
mukana. Läppäakseli A sijoitetaan silmukkaan
läppäkannen alle, kuva 5. Tarkista, että muoviosat B
tulevat peltireunan alle. Kaulus lukittuu paikalleen.
Liesikuvun asennus
Liesikupu voidaan sijoittaa kaappirivistön alle, kuva 6,
tai upottaa siihen.
Tuulettimen ja lieden välisen etäisyyden tulee olla
vähintään
40 cm. Kaasuliedestä etäisyys vähintään
65 cm.
. Jos kaasulieden valmistaja suosittelee tätäkin
suurempaa etäisyyttä, sitä on käytettävä.
Kupu voidaan asentaa myös kannattimien avulla, jotka voi
ostaa lisävarusteena, kuva 7. Lisävarusteiden mukana on
omat asennusohjeensa.
Sähköliitäntä
Sähköliitäntää varten liesikuvussa on maadoitetulla
pistotulpalla varustettu liitäntäjohto.
