Brugsanvisning

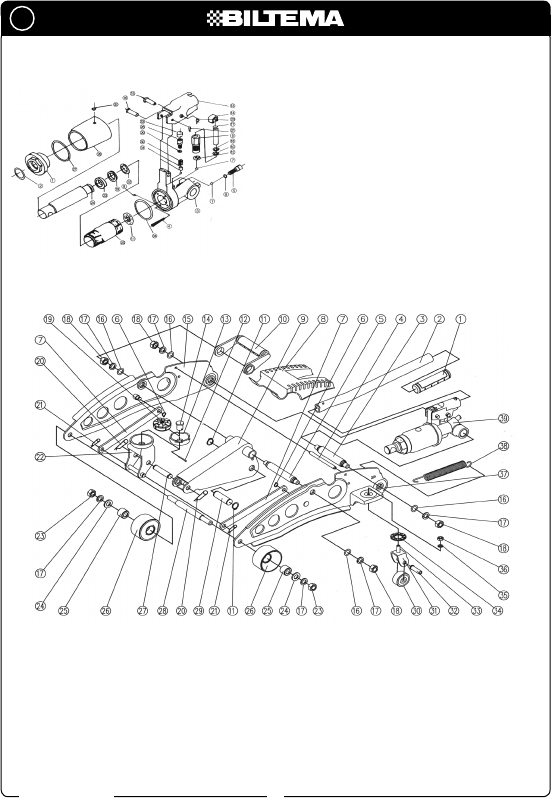

Art. 15-847

Part Description..............Qty

1 Top nut....................1

2 O-ring ....................1

3 Baby hydralic unit ...........1

4 Screen ller body............1

5 Release valve...............1

6 O-ring seal, release valve .....1

7 Steel ball ..................2

8 Steel ball ..................1

9 Cylinder, Pump .............1

10 O-ring seal, Pump cylinder ....1

11 Washer ...................1

12 Screen washer pump ........1

13 Handle sleeve ..............1

14 Link piston.................1

15 Piston pin .................1

16 Connector pin ..............1

17 Piston ....................1

18 Back-up ring ...............1

Part Description..............Qty

19 Back-up ring ...............1

20 Set pin ....................2

21 Set pin ....................1

22 Cap ring...................1

23 Collar ram .................1

24 Ram ......................1

25 Cylinder, Ram ..............1

26 Oil chamber................1

27 Fiber washer, Oil chamber.....2

28 Overload valve adjusting screw 1

29 O-ring seal.................1

30 Spring ....................1

31 Spring guide overload valve ...1

32 Filler plug..................1

33 Covering ..................1

34 Fiber washer, Oil chamber.....1

Part Description..............Qty

1 Cap .....................1

2 Handle ...................1

3 Anchor Bolt ...............1

4 Spindle, side member .......1

5 Spingle, Lifting Arm.........1

6 Retaining Ring .............2

7 Radius Link ...............2

8 Radius Link ...............1

9 Cover Plate ...............1

10 Lifting Arm ................1

11 Carry Handle ..............2

12 Bolt, Saddle...............1

13 Saddle ...................1

14 Fixture bolt, Saddle .........1

Part Description..............Qty

15 Side Member . R.H..........1

16 Spring Washer.............4

17 Washer 14 ................6

18 Nut......................4

19 Saddle pad ...............1

20 Pin, Torin Spring ...........2

21 Pin, Torin Spring ...........2

22 Saddle ...................1

23 Nut M12..................2

24 Washer 12 ................2

25 Spacer, front wheel .........2

26 Front Wheel ...............2

27 Pin, mount Saddle..........1

28 Spindle, front Wheel ........1

Part Description..............Qty

29 Pin, Mount Piston ..........1

30 Rear wheel................2

31 Fork, caster wheel..........2

32 Spindle, Caster Wheel.......2

33 Nut M8x22................2

34 Steel Ball Bearing ..........2

35 Washer 8 .................2

36 Nut M8x22................2

37 Side Member, L.H ..........1

38 Returning Spring ...........1

39 Hydraulic Unit Assembly .....1

PumPHYdraulik

CHassi
