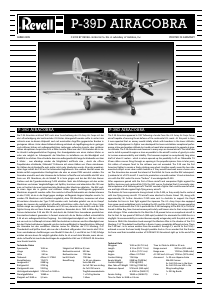

Brugsanvisning Revell set 04868 Airplanes P-39D Airacobra

Brugsanvisning

®

P-39D AIRACOBRA

04868-0389 ©2012 BY REVELL GmbH & Co. KG. A subsidiary of Hobbico, Inc. PRINTED IN GERMANY

P-39D AIRACOBRA P-39D AIRACOBRA

Die P-39 Airacobra entstand 1937 nach einer Ausschreibung des US Army Air Corps mit der

die Luftverteidigung der kontinentalen US Küsten sichergestellt werden sollte. In erster Linie

rechnete man zu diesem Zeitpunkt noch mit eventuellen Angriffen gegnerischer Bomber in

geringeren Höhen. Unter dieser Fehleinschätzung entstand ein Jagdflugzeug das in geringen

und mittleren Höhen mit außergewöhnlichen Leistungen aufwarten konnte, aber größeren

Höhen die späteren Ansprüche nicht erfüllen konnte. Dabei war die P-39 Airacobra ein in vie-

ler Hinsicht außergewöhnliches Flugzeug. Der Grundgedanke war einen starken Motor so

nahe wie möglich im Schwerpunkt der Maschine zu installieren um die Wendigkeit und

Stabilität zu erhöhen. Dies erforderte aber eine außergewöhnlich lange Antriebwelle von über

3 Meter - was allerdings wieder die Möglichkeit eröffnete eine , durch die offene

Propellernabe schießende, Oldsmobil T-9-Kanone mit einem Kaliber von 37mm einzubauen.

Ein Kaliber das als Bordwaffe auch später nicht mehr überboten wurde. Als erster amerikani-

scher Jäger erhielt die P-39 ein frei rotierendes Bugfahrwerk. Eine weitere Novität waren die

beiden seitlich angeordneten Einstiegstüren die eher an einem PKW vermutet würden. Die

Airacobra erweckte auch das Interesse der britischen Luftwaffe und so bestellte die RAF eine

Serie von 675 Maschinen, die als Modell 14 in Serie gingen und bei der RAF den Namen

Caribou und die Typenbezeichnung P-400 erhielten. Nach den Erfahrungen mit den ersten

Maschinen und einem Vergleichsfliegen mit Spitfire, Hurricane und erbeuteten Me 109 war

man so frustriert das man kurzerhand die Abnahme aller Maschinen ablehnte. Die RAF woll-

te einen Jäger der in großen und mittleren Höhen gegen hochfliegende gegnerische

Maschinen eingesetzt werden sollte. Die russische Luftwaffe bekundete ein starkes Interesse

an den P-400, da sie in der Regel gegen niedriger einfliegende Gegner kämpfen musste. So

wurden 179 Maschinen nach Russland umgeleitet, etwa 100 Maschinen, zusammen mit etwa

90 weiteren Airacobra des Typs P-39D wurden nach Australien geleitet wo sie im Kampf

gegen die Japaner die australische Luftwaffe unterstützen sollte. Auch das US Army Corps

rüstete einige neu aufgestellte Einheiten mit P-39 aus, darunter auch die 8th und die 35th

Fighter Group die von New Guinea aus operierten. Besonders die in 1942 in Milne Bay, New

Guinea stationierten P-39 der 8th FG sind durch die Vielzahl ihrer besonderen persönlichen

Kennzeichen bekannt geworden. In Fernost erwies sich die im Westen vielfach unterschätzte

P-39 als ein außergewöhnliches Flugzeug. Ihre Höchstgeschwindigkeit von 580 km/ reichte

aus um auch im Luftkampf mit einer A6M Zero bestehen zu können und ihre Wendigkeit war

bei den Piloten bald ebenso legendär wie ihre Leistungsfähigkeit in Kampfeinsätzen. Während

die Airacobra bei den westlichen Aliierten immer im Schatten der P-51 Mustang, P-47

Thunderbolt und Spitfire stand, sah man die in Russland völlig anders. Hier konnte die P-39 in

ihren verschiedenen Ausführungen vom Modell D über die F, L und M bis zur P-39Q Erfolge

erzielen die man kaum für möglich gehalten hatte. So ist es auch kein Wunder, wenn die rus-

sische Luftwaffe bis zum Ende des Krieges die unglaubliche Zahl von 5 578 Bell P-39 Airacobra

zum Einsatz brachte.

The P-39 Airacobra appeared in 1937 following a tender from the U.S. Army Air Corps for an

aircraft capable of securing the air defence of the continental U.S. coasts . At this point in time,

it was expected that an enemy would initially attack with bombers in the lower altitudes.

Under this misjudgement a fighter was developed that was could deliver exceptional perfor-

mance at low and medium altitude, but could not meet later requirements to operate at grea-

ter altitudes. The P-39 Airacobra was however in many ways an unusual aircraft. The initial idea

was to install a powerful engine as close as possible to the aircraft’s centre of gravity in order

to increase manoeuvrability and stability. This however required an exceptionally long drive

shaft of about 3 meters - which in return opened up the possibility to fit an Oldsmobile T-9

37mm calibre cannon firing through an opening in the propeller spinner. Even in later years,

this calibre of weapon fixed to the airframe was not exceeded. The P-39 was the first

American fighter to receive a freely rotating nose wheel. Another novelty were the two side-

mounted cockpit access doors which looked as if they would have been more a home on a

car. The Airacobra also aroused the interest of the British Air Force and the RAF subsequent-

ly ordered a lot of 675 aircraft. It went into production as model number 14 and entered ser-

vice with the RAF under the name “Caribou”. It was designated P-400.

After experience gained with the first of these aircraft and comparison flights against the

Spitfire, Hurricane and captured Me 109’s the RAF was so frustrated that it summarily rejec-

ted acceptance of all following aircraft. The RAF wanted a fighter that could be used at medi-

um and high altitudes against high-flying enemy aircraft.

The Russian Air Force expressed a strong interest in the P-400, as they usually had to contend

with low flying enemy aircraft. 179 aircraft were diverted to Russia. About 100, along with

approximately 90 further Airacobra P-39D were sent to Australia to support the Royal

Australian Air Force in their fight against the Japanese. The U.S. Army Corps also equipped

from some newly established units, including the 8th and the 35th Fighter Groups operating

out of New Guinea with the P-39. In particular the P-39’s belonging to the 8th FG, in 1942 sta-

tioned in Milne Bay, New Guinea became particularly well known due to their unique indivi-

dual call-signs. Often underrated in the West the P-39 proved to be an exceptional aircraft In

the Far East. Its top speed of 580 km/h (360 mph) enabled it to dominate the A6M Zero in a

dogfight. Its manoeuvrability in combat became equally as legendary with the pilots as its per-

formance. Whilst the Airacobra stood amongst the Western Allies in the shadow of the P-51

Mustang, P-47 Thunderbolt and Spitfire, in Russia it was a completely different picture. There,

the P-39 had - in its various versions from the models D through F, L and M to the P-39Q -

achieved a success that was hardly thought possible. And so it’s no wonder that the Russian

Air Force used their incredible number of 5578 Bell P-39 Airacobra’s right up to the end of the

war.

Technical Data

Wingspan 10.36 m (34 ft 0 ins)

Length 9.13 m (29 ft 11 ins)

Height 3.40 m (11 ft 5 ins)

Engine Allison V-1710E4

Combat Rating 1150 bhp

Empty Weight 2498 kg (5508 lbs)

Combat Weight 3723 kg (8210)

Max . Take -off We ight 5100 kg (11245 lbs)

Maximum Speed 579 km/h (360 mph)

at 5000 m (16400 ft)

Service Ceiling 10660 m (34960 ft)

Time to Climb to 3048 m 3.9 min

Steigzeit auf 6096 m 8,5 min

Reichweite normal 920 km

Reichweite max. 1720 km

bei 330 km/h 1729 km

Bewaffnung 1x 20 mm Hispano-

Suiza Mk.404

2x Colt 7.62 mm im Bug

4x Colt 7.62 mm in

Tragfächenvorderkante

1 x 250 kg Bombe

Besatzung 1 Mann

Technische Daten

Spannweite 10.36 m

Länge 9.13 m

Höhe 3.40 m

Triebwerk Allison V-1710E4

Kampfleistung 1150 PS

Leergewicht 2498 kg

Rüstgewicht 3723 kg

Startgewicht max 5100 kg

Höchstgeschwindigkeit 579 km/h in 5000 m

Dienstgipfelhöhe 10660 m

Steigzeit auf 3048 m 3,9 min

Time to Climb to 6096 m 8.5 min

Range normal 920 km (570 miles)

Range max. 1720 km (1068 miles)

At 330 km/h

(205 mph) 1729 km (1073 miles)

Armament 1x 20 mm Hispano-Suiza

Mk.404 Cannon

2x Colt 7.62 mm in the Nose

4x Colt 7.62 mm MG in the

Wing Leading Edge

1x 250 kg Bomb

Crew 1
