Fitting procedure

[ Never use any other method than specified to

install.]

1. Assembling the wall-

hanging bracket

1. Remove the screws for securing the

bracket base left  and right  fittings.

2. Lay the base upper and lower fittings 

and the bracket base left and right fittings

 and  as shown in the figure.

3. Fit the tabs of the bracket base left and

right fittings into the cutouts of the base

upper and lower fittings above, and secure

them using the two screws  used to

assemble the bracket.

(Tightening torque: 1.2 to 1.5 N•m)

4. Open slightly the bottom of the bracket

base left and right fittings, and fit their

tabs into the cutouts of the base upper

and lower fittings, and secure them using

the two screws  used to assemble the

bracket.

(Tightening torque: 1.2 to 1.5 N•m)

5. Tighten the screws for securing the bracket

base left  and right  fittings which were

loosen in step 1.

Note

• Please hold the bracket base left and right

fittings as you work with the assembled wall

hanging bracket. Holding the base upper and

lower fittings might deform this unit.

Bracket base

right fitting 

Base upper and lower fittings 

Tab

Cutout

Bracket base left

fitting 

M5x10 screws for

assembling the fixture 

Screw for securing the

bracket base fitting

Inside : 46-inch model

Outside : 50 or 54-inch

model

2. Checking the strength of the

installation location

1. The wall-hanging bracket weighs approximately 2.3 kg

(5.1 lbs).

Refer to the instruction manual of the plasma TV, and check

the weight of the plasma TV unit which will be fitted into the

wall-hanging bracket.

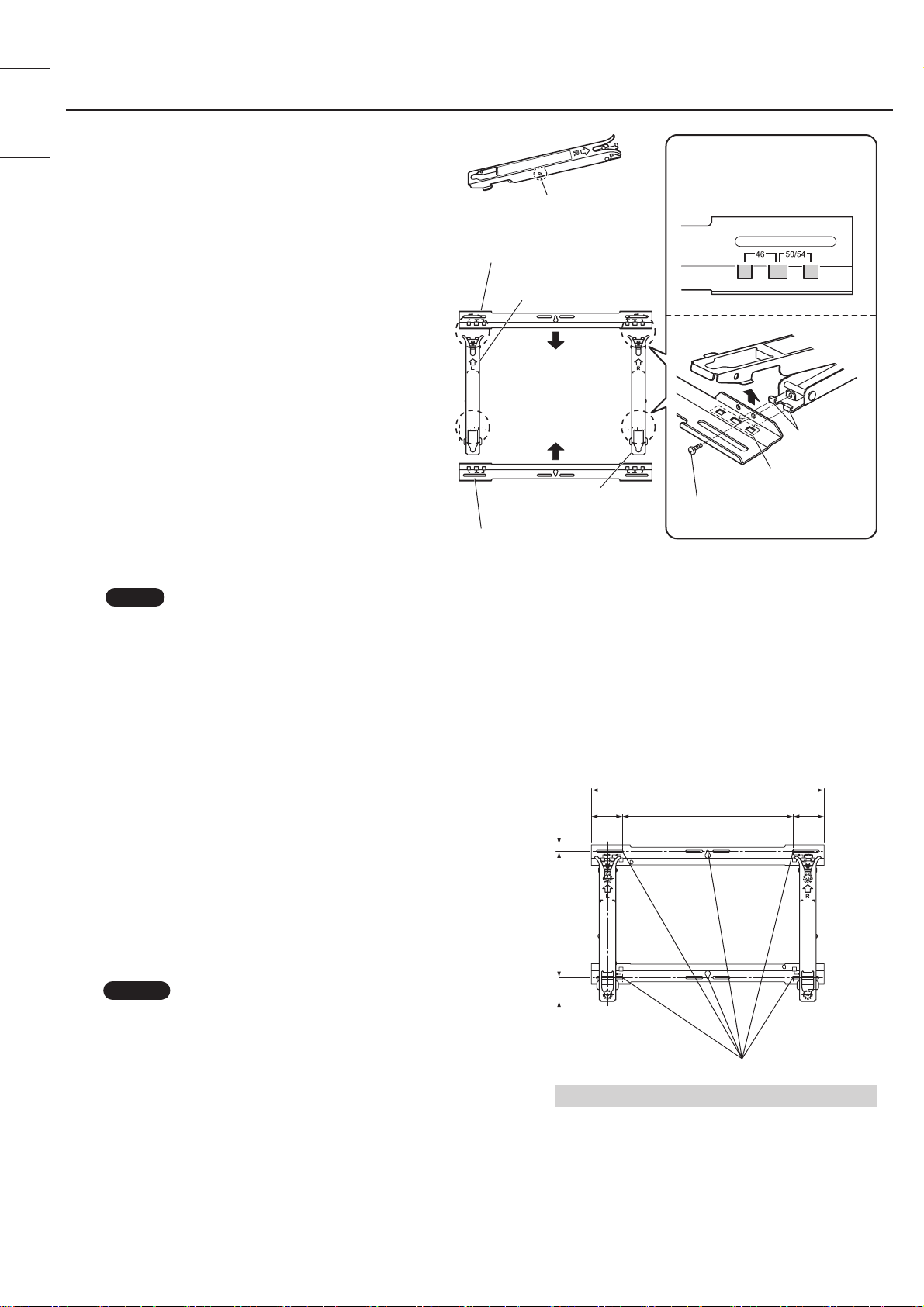

2. Refer to the outline drawing of the wall-hanging bracket

shown on the right, and check the wall strength at the six

installation positions shown. If the strength at any of these

positions is lacking, provide sufficient reinforcement.

Unit: mm (inches)

600 (23.6)

440

(17.3)

(3.1)

59.5

(2.3)

17.5

(0.7)

325

(12.8)

Wall mounting holes (at 6 points)

Use the screws without fail to anchor the fixture.

Notes

• There are five pre-drilled mounting holes at the top and another

five at the bottom of the wall-hanging bracket.

Use the spare holes provided if wood or some other material is

used for the wall and a sufficient level of mounting strength cannot

be ensured by anchoring the fixture at the six positions shown on

the right.

However, bear in mind that, depending on which materials the

mounting surface is made of, cracks may form on the surface if the

screws are used at positions which are too close together.

• Mount or place only a plasma TV on the fixture: Do not mount or

place any other product.

• For details on the dimensions applying when the plasma TV is

mounted, refer to the outline drawing (See back cover).
