4
RQT7990
4

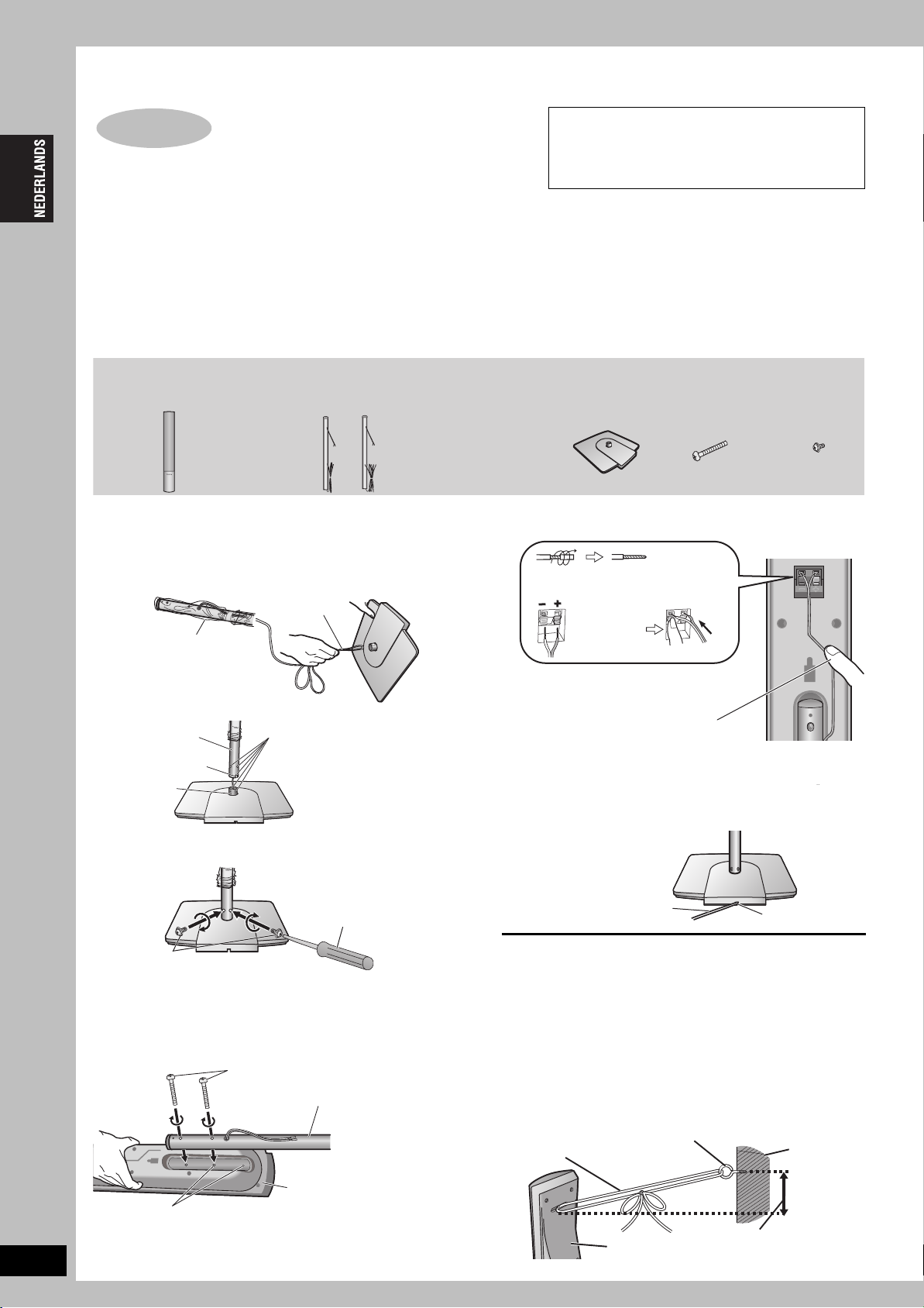

Eenvoudige installatie
Voorbereiding
≥Voorkom krassen of andere beschadigingen, leg voor de montage de onderdelen op een zachte doek.
≥Voor de montage hebt u een kruiskopschroevendraaier nodig.
≥Controleer voordat u begint met de montage, installatie en aansluiting of u alle aangegeven onderdelen hebt .
≥Er is geen verschil tussen luidsprekers en pijpen voor het linker- en rechterkanaal.
[Opmerking]
≥Door tijdens het monteren van de luidsprekerstands de plastic verpakking om de pijpen te laten zitten voorkomt u dat de luidsprekerkabels
uit de pijpen worden getrokken.
≥De beide voor- en surroundluidsprekers en ook de beide pijpen zijn twee aan twee verschillend.
–Controleer het label op de achterzijde van de luidspreker voordat u de pijp bevestigt (➜ blz. 5).
–De pijp met de kortste kabel is voor de voorluidspreker.
1 Monteer de luidsprekerstands.
1 Haal de luidsprekerkabel door de opening in het voetstuk.
U kunt de kabel gemakkelijker door de pijp duwen als u de kabel losjes
dubbelvouwt (niet knikken), het gevouwen gedeelte door de opening
duwt en vervolgens de rest van de kabel door het voetstuk trekt.
2 Steek de pijp in het voetstuk.
3 Zet de pijp vast aan het voetstuk.
Draai vooral de schroeven stevig vast.
2 Bevestig de stands aan de luidsprekers.
Zet de luidsprekerstand vooral recht vast, dit doet u door de bovenste en
onderste schroef om en om gelijkmatig aan te draaien tot zij vastzitten.
U kunt de stand ook onderaan de achterzijde van de luidspreker bevestigen.
U kunt de hoogte van de luidspreker wijzigen door een hogere of
lagere positie van de stand te kiezen ten opzichte van de luidspreker.
3 Sluit de luidsprekerkabels aan.
4 Zet de luidsprekerkabels vast aan de
voetstukken.
∫ Voorkomen dat de luidsprekers omvallen
Voorbereiding
Draai schroefogen in (niet meegeleverd) zodat u de luidsprekers
aan de muur kunt bevestigen (➜ onderstaande afbeelding).
≥Koop schroefogen die geschikt zijn voor de muren en pilaren
waar u ze in wilt draaien.
≥Vraag advies aan een vakman over de juiste manier van
bevestigen in een betonnen muur of in een oppervlak dat
mogelijk niet voldoende houvast biedt. Een slechte bevestiging
kan schade veroorzaken aan de muur of de luidsprekers.
1
Haal het touwtje (niet meegeleverd) door de sleuf op de
achterzijde van de luidsprekers en voorkom zo dat zij omvallen.
2
Haal het touwtje door het schroefoog en bind het stevig vast.
STAP1
De meegeleverdeluidsprekerstands zijn speciaal
ontworpen voor de Panasonic SB-FS930
voorluidspreker of de SB-FS880
surroundluidsprekers. Alleen gebruiken volgens
deze aanwijzingen voor de installatie.
Montage van de voor-en
surroundluidsprekers
2Front- en
2 surroundluidsprekers
4 Voetstukken
8Lange
schroeven
8Korte
schroeven
Pijpen
≥2kpijpen met korte kabel: Voor voorluidsprekers
≥2kpijpen met lange kabel: Voor surroundluidsprekers
Kabel
Voetstuk
Laat het uitstekende deel van de
luidsprekerkabel los hangen zodat
u de kabel later kunt aansluiten.
Plastic verpakking
Trek zachtjes aan de
luidsprekerkabel wanneer u
de pijp in het voetstuk
steekt.
Lijn de groef en deze
openingen uit met het voetstuk
wanneer u de pijp plaatst.
Pijpsteun
Pijp
Voetstuk
Groef
Korte schroeven
Kruiskopschroevendraaier
(niet meegeleverd)
Verwijder de plastic verpakking van de pijp voordat u verder gaat
naar de volgende stap.
Luidspreker
Lange schroeven
Pijp
Draai het uiteinde van de kunsstof
mantel van de luidsprekerkabels af.
§
Achterzijde van luidspreker
_: Koper
`: Zilver
Duwen!
Als er een stuk van de luidsprekerkabel overblijft, haalt u de
luidsprekerkabel door de opening bij de bovenkant van de pijp terwijl
u de luidsprekerkabel uit de onderkant van het voetstuk trekt.
Duw de luidsprekerkabel in de groef.
§
Als de luidsprekerkabels geen kunststof
uiteinde meer hebben, sluit u de kabels
direct op de aansluitingen aan.
Achterzijd
van
voetstuk
Duw de luidsprekerkabel zo
ver mogelijk in de groef in het
voetstuk.
Kabel
Groef
Touw (niet meegeleverd)
Muur
Schroefoog (niet meegeleverd)
Achterzijde van luidspreker
Ongeveer 150 mm
Montage van de voor-en surroundluidsprekers
