APK • Vejle, d. 04/10/00
Monteringsanvisning • Erection Instructions • Aufbauanleitung • Opbouwinstructie • Instruction de Montage • Instrucciones de montaje
• CONTRAST 2000 •

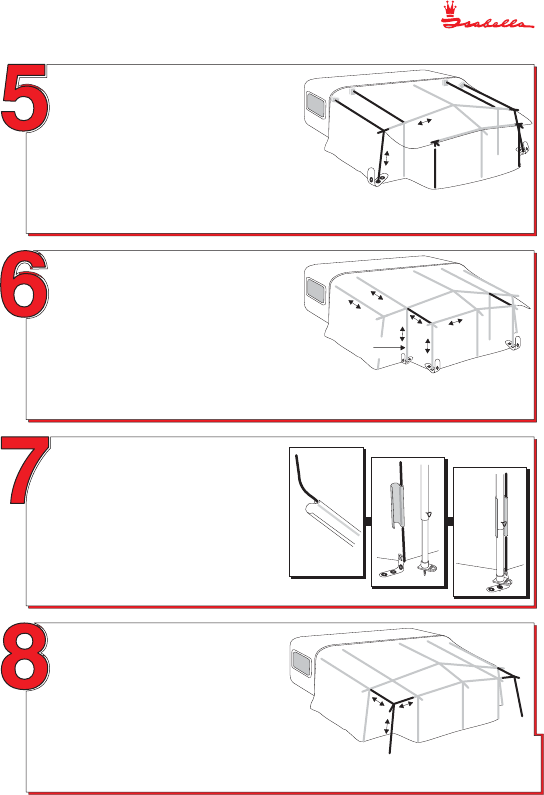

DK: A. Skub PVC-profilet på vulsten, placeret indvendigt i hjørnet ved teltdøren.
B. Rejs benet, og fastgør det til TE-hjørnet. C. Klik PVC-profilet på benet, og spænd op i reguleringsstroppen.
GB: A. Slide 2 x PVC profile sections onto beading next to each inner BT-leg.
B. Insert spiked feet into regulator tabs and tension. C. Clamp PVC profiles onto legs.
DE: A. Schieben Sie das PVC-Profil auf den Keder in Türecke im Zeltinnerem. B. Bein aufstellen mit TE-Ecke.
C. PVC-Profil festklicken und Bein in Regulierungsschnur ausspannen.
NL: A. schuif het PVC-profiel over de verdikking, die geplaatst is aan de binnenzijde naast de deur.
B. Breng de staander op hoogte en plaats deze dicht in het TE-hoekgedeelte.
C. Klik het PVC-profiel om de staander en span deze uit in het regelsnoer.
SE: A. Skjut på PVC-profilerna på kederlisten, placerat invändigt i hörnet vid tältdörren.
B. Res benet och montera ihop med TE-hörnet. C. Fäst PVC-profilerna på benet och sträck upp benet.
A
B
C
PVC-profil
C
B
A
2
2
1
DK: Monter A-overligger i C-hjørne og FixOn, og rejs B-ben. Sæt YE-stang i C-hjørne.
1. Placer B-ben i reguleringsstrop, og spænd op.2. Spænd E-stænger op. Monter AX-overligger i TE-hjørne og FixOn.
Monter TEF-hjørne på EF-stang, og rejs BT-ben.
GB: Place A-poles into C-corners and outer FixOns. Place B-leg into C-corner and raise. Insert small YE-poles into
C-corners. 1. Insert spiked feet of B-legs into regulator tabs and tension. 2. Tension E-poles. Insert AX-poles
into remaining FixOns and clamp onto TE-corners. Mount the TEF-corner on the EF-pole and erect the BT-leg. Remove V-pole.
DE: Montieren Sie A-Stange in C-Ecke und FixOn, dann B-Bein aufstellen. 1. B-Bein in Regulierungsschnur und ausspannen.
2. E-Stange ausspannen. Montieren Sie AX-Stange in TE-Ecke und FixOn.
TEF-Ecke auf EF-Stange montieren und BT-Stange (Stützbein) aufstellen.
NL: Plaats de A-dakligger in het FixOn beslag en in het C-hoekstuk, en breng de B-staander op hoogte. Plaats de YE-stang in het C-hoekstuk.
1. Plaats de B-staander in het regelsnoer en span deze uit. 2. Span de E-stang uit. Plaats de AX-dakligger in het FixOn beslag en in het TE-hoekstuk. TEF-hoek op de EF-stangen monteren en de BT-staander plaatsen.
SE: Montera A-överliggaren i C-hörnet och FixOn beslaget, res B-benet. Sätt YE-stången i C-hörnet. 1. Placera B-benet i reguleringsstroppen, och sträck upp.
2. Sträck ut E-stången. Montera AX-överliggaren i TE-hörnet och FixOn beslaget. Montera TEF-hörnet på EF-stången och res BT-benet.
1
E
TE
YE
EF
BT
TEF
DK: Monter AF-overligger på TE-/TEF-hjørner. 1-2. Spænd A-/AX-overliggere ud. 3. Placer BT-ben reguleringsstrop,
og spænd op (BT-ben monteres med PVC-profil. Se afsnit 7). 4. Spænd EF-stang ud. 5. Spænd AF-overligger ud.
GB: Hook remaining AF-poles into TE + TEF-corners. 1-2. Tension A + AX-poles. 3. Place spiked feet of outer BT-legs
into regulator tabs and tension. Attach PVC profile to BT-legs (see note 7). 4. Tension EF-poles. 5. Tension AF-poles.
DE: Montieren Sie AF-Stange in TE/TEF-Ecken. 1-2. A/AX-Stangen ausspannen. 3. BT-Bein in Regulierungsschnur und
ausspannen. (Montieren Sie BT-Bein mit PVC-Profil - siehe Punkt 7). 4. EF-Stange ausspannen. 5. AF-Stange ausspannen.
NL: Plaats de AF-stang op de TE-/TEF-hoekstukken. 1-2. Span de A-/AX-dakliggers uit. 3. Plaats de BT-staander in het regelsnoer
en span deze uit. N.B. (Bevestig de BT-staander met het PVC-profiel, zie punt 7) 4. Span de EF-stang uit. 5. Span AF-stang uit.
SE: Montera AF-överliggare på TE/TEF-hörnen. 1-2. Sträck ut A-/AX-överliggaren. 3. Placera BT-benet i reguleringsstroppen och sträck upp.
(OBS. BT-benet monteras med PVC-profil. Se avsnitt 7.) 4. Sträck EF-stången. 5. Sträck AF-överliggaren.
A
AX
AF
TE
1
1
3
3
4
BT
3
BT
3
2
2
5
5
TEF
EF
4
AX
A, B & C
(Pkt. 7)
DK: Monter YEF-stang mellem CFV-/TEF-hjørne. Rejs CFV-hjørne med B-ben. Monter AF-overligger på
C-/CFV-hjørne. 1. Spænd YEF-stang ud. 2. Spænd AF-overligger ud. 3. Spænd B-ben op.
GB: Place YEF-pole between CFV + TEF-corner. Insert B-legs into CFV-corner and raise.
Insert AF-poles into C + CFV-corner. 1. Tension YEF-pole. 2. Tension AF-pole.
3. Place spiked feet of B-legs into regulator tabs and tension.
DE: Montieren Sie YEF-Stange zwischen CFV/TEF-Ecke. CFV-Ecke mit B-Bein aufstellen.
Montieren Sie AF-Stange auf C/CFV-Ecke. 1. YEF-Stange ausspannen. 2. AF-Stange ausspannen. 3. B-Bein ausspannen.
NL: Plaats de YEF-stang tussen het CFV-/TEF-hoekstuk. Breng het CFV-hoekstuk op hoogte met de B-staander.
Plaats AF-stang in C-/CFV-hoekstuk. 1. Span de YEF-stang uit. 2. Span de AF-stang uit. 3. Span de B-staander uit.
SE: Montera YEF-stången mellan CFV-/TEF-hörnet. Res CFV-hörnet med ben. Montera AF-överliggaren på C-/CFV-hörnen.
1. Sträck YEF-stången. 2. Sträck ut AF-överliggaren. 3. Sträck upp B-benet.
AF
C
CFV
CFH
YEF
TEF
B
3
2
1
1
2
3
